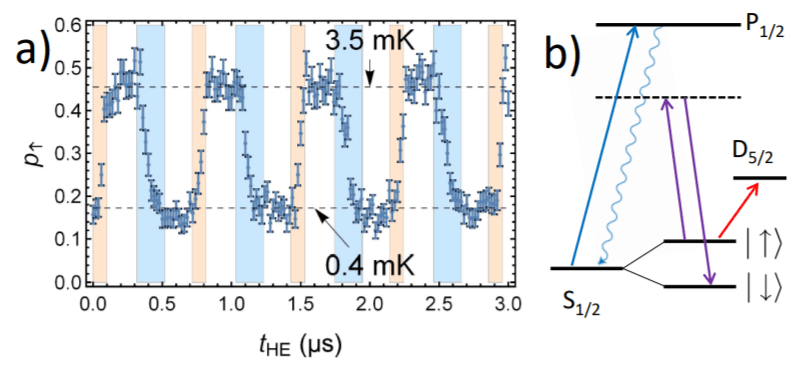

a) Οι πιθανότητες κατά την διάρκεια της λειτουργίας του κινητήρα να βρεθεί το σπιν στην κατάσταση ∣↑⟩. Οι χρωματισμένες περιοχές δείχνουν πότε το λέιζερ λειτουργεί ως «θερμή πηγή» (καφέ; ) και πότε ως «ψυχρή πηγή» (μπλε). Οι οριζόντιες διακεκομμένες γραμμές αντιστοιχούν στις δυο θερμοκρασίες λειτουργίας της θερμικής μηχανής Τh και Τc. b) Οι ενεργειακές στάθμες του 40Ca+. Βλέπουμε τις στάθμες ∣↓⟩ and ∣↑⟩ που καταλαμβάνει ο «ατμός» της θερμικής μηχανής, την μετάβαση στην μετασταθή στάθμη D5/2 χρησιμοποιείται για ανάγνωση (κόκκινο βέλος), την διεγειρόμενη μετάβαση Raman για ανίχνευση (μωβ βέλη) και την κυκλική μετάβαση που χρησιμοποιείται για την λειτουργία του κινητήρα και ανάγνωση (μπλε βέλη).
